写下PA0重新复盘PA0的完成过程，查漏补缺
1 Ubuntu的安装
由于之前使用的常常是windows系统，此处选择安装双系统，主要参考b站up阿杰的双系统安装教程，关键步骤如下：
- 使用rufus制作启动U盘；
- 磁盘分区尽量大一些；（如果选择方案二，根挂载点应当给到50GB以上）
- 注意系统的时间同步问题；
2 Ubuntu系统的配置
- 推荐安装一些常用软件：QQ，网易邮箱，Joplin，clash，onedrive，edge, sublime-text
1 | dpkg -i *.deb |
- 简洁的配置vim和sublime
3 Linux的学习探索
学习资源：Linux101、HARLEY HAHN’S GUIDE TO UNIX AND LINUX、计算机教育中缺失的一课、C语言教程、笨办法学C，dotfiles仓库
3.1 常用命令
- 软件安装：
sudo apt install file or *.deb - 帮助文档
- 全面：
man - 快速：
tldr
- 全面：
- 文件操作
- 查看：
cat,less,head,tail - 复制：
cp - 移动：
mv - 删除：
rm - 创建：
mkdir,touch - 压缩：
tar - 权限：
chmod - 搜索：
find，fd，locate
- 查看：
1 | 查找所有名称为src的文件夹 |
- 重定向与管道
- 覆盖：
echo "Hello Linux!" > output_file - 追加：
echo "Hello Linux!" >> output_file- 转义与不转义：
echo "$foo"orecho '$foo'
- 转义与不转义：
- 管道：
|将符号左侧命令的stdout作为符号右侧命令的stdin
- 覆盖：
- 网络下载：
wget,curl - 文本处理
- 统计：
wc - 比较：
diff file1 file2 - 查找：
grep - 替换：
sed - 排序：
sort - 正则表达式
- 统计：
3.2 Shell脚本
- 变量赋值：
foo=bar - 变量访问：
$foo - 字符串：转义
""，原义'' - 通配符：
?：匹配一个字符*：匹配任意个字符
- 花括号：
mv *{.py,.sh} folder - 函数：
- 参数：
$0：脚本名$1-$9：第1-9个参数$@：所有参数$#：参数个数$?：前一个命令的返回值$$：当前脚本的进程识别码!!：完整的上一条命令$_：上一条命令的最后一个参数
- 返回值：
0：表示正常执行，反之出错
- 参数：
- 条件语句：
-z/-n：空/非空-eq/-ne：相等/不等-gt/-lt：大于/小于-ge/-le：大于等于/小于等于
1 | if condition1 |
3.3 Makefile简明教程
3.4 GDB
3.4.1 BUG：生成转储文件
- 生成可执行文件：
gcc -ggdb test.c -o test.out - 查看转储文件生成路径：
cat /proc/sys/kernel/core_pattern - 修改转储文件输出路径和输出文件名
1 | // 控制core文件的文件名中是否添加pid作为扩展 |
- 查看core file size：
ulimit -a - 修改core file size：
ulimit -c unlimited - 重新运行可执行文件：
./test.out - 注意：以上行为可能需要su权限，甚至gdb执行内核转储文件的操作也需要su权限。
3.4.2 基本操作
- su下使用gdb分析core dump：
gdb ./test.out ./core.1341870.1000.8.test.out.1598867712 - Backstracing：
bt - Frame:
f n - List source code:
list - Print:
p a watch expr：表达式发生变化时暂停运行awatch expr：表达式被访问、改变是暂停执行- rwatch
expr：表达式被访问时暂停执行
3.5 Tmux简明教程
3.6 Git简明教程
3.7 C语言教程
在此总结此后遇到的所有与c语言相关的问题；
完成预学习部分的C语言题目

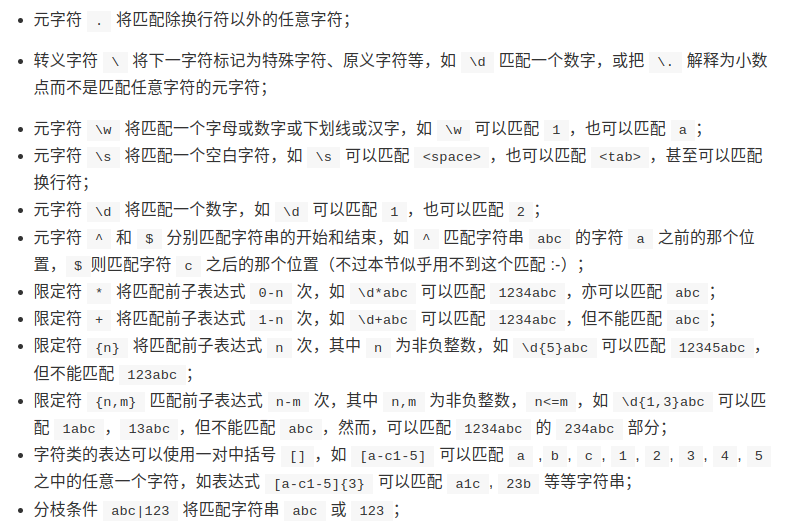

3.8 正则表达式
4 数字电路基础实验
4.1 注意！
- 强烈建议初学者不要使用行为建模方式设计电路
- One-hot编码的状态机从一个状态到另一个状态的状态跳转速度非常快，而顺序二进制编码从一个状态跳转到另外一个状态需要较多次跳转，并且随着状态的增加，速度急剧下降。 在芯片受到干扰时，one-hot编码一般只能跳转到无效状态（如果跳到另一有效状态必须是当前为 1 的为变为 0 ，同时另外一位变成由 0 变为 1 ，这种可能性很小），因此one-hot编码的状态机稳定性高。CPLD多使用gray-code，而FPGA多使用one-hot 编码。对于触发器资源非常丰富的FPGA器件，使用one-hot是常用的。
Verilog一开始并不是为了设计可综合电路而提出的，它的本质是一门基于事件队列模型的电路建模语言。因此，行为建模很容易会让初学者偏离描述电路的初衷: 开发者需要看着电路图，心里想象电路的行为，然后转化成事件队列模型的思考方式，最后再用行为建模方式来描述电路的行为，综合器再来根据这样的描述推导出相应的电路。从这个过程来看，这不仅是没有必要的，而且还很容易引入错误：如果开发者心里本身就已经有电路图，直接描述它是最方便的，如果开发者心里本身就已经有电路图，而开发者对行为建模方式的理解所有偏差，可能会采用了错误的描述方式，从而设计出非预期的电路。如果开发者心里没有电路图，而是期望通过行为建模方式让综合器生成某种行为的电路，这就已经偏离“描述电路”的本质了。大部分同学非常容易犯这样的错误，把行为建模当作过程式的C语言来写，尝试把任意复杂的行为描述映射到电路，最终综合器只会生成出延迟大，面积大，功耗高的低质量电路。所以，直到大家掌握“描述电路”的思维而不被行为建模误导之前，我们强烈建议初学者远离行为建模方式，仅通过数据流建模和结构化建模方式直接描述电路。例如，上文关于if和always的说法从某种程度上来说是正确的，但下面的问题可以帮助大家测试自己是否已经掌握了Verilog的本质：
- 在硬件描述语言中，“执行”的精确含义是什么？
答：在仿真器里是模拟电路；在综合器中综合电路；在时序电路中顺序执行，在并行电路中交互执行；
- 是谁在执行Verilog的语句？ 是电路，综合器，还是其它的？
答：在开发阶段，使用模拟器；在综合阶段，使用综合器；最后在电路上执行。
- if的条件满足，就不执行else后的语句，这里的“不执行”又是什么意思？ 和描述电路有什么联系？
都要描述；不执行指跳过执行。
- 有“并发执行”，又有“顺序执行”，还有“任何一个变量发生变化就立即执行”，以及“在任何情况下都执行”，它们都是如何在设计出来的电路中体现的？
并联和串联的关系；顺序执行可以通过时序和寄存器实现；变化执行可以通过触发器(Flip-Flops)实现；
如果你无法对这些问题作出明确的回答，我们强烈建议你不要使用行为建模方式。如果你真的想弄懂它们，你需要阅读 Verilog标准手册 。
真正的描述电路 = 实例化 + 连线
- 实例化：在电路板上放一个元件/模块，可以是一个门电路，或者是由门电路组成的模块
- 连线：用导线将元件/模块的引脚正确地连起来
4.2 拓展
生成进位加法器
先行进位加法器（Carry Look-Ahead Adder，CLA）是一种加法器设计，旨在加快加法操作的速度，特别是在大规模加法操作中。与传统的Ripple Carry Adder相比，CLA具有更高的性能，因为它可以在不等待进位传递的情况下生成和处理进位。
CLA加法器的设计基于以下原理：
- 生成（G）和传播（P）信号：CLA加法器使用生成和传播信号来确定每个位的进位。生成信号（G）表示两个输入位相加时是否会生成进位（1表示生成，0表示不生成），而传播信号（P）表示输入位是否传播进位到该位（1表示传播，0表示不传播）。
- 进位生成：对于每一位i，进位生成（G_i）等于输入A_i和B_i相加的逻辑与（AND）操作。即：G_i = A_i & B_i。
- 进位传播：进位传播（P_i）等于输入A_i或B_i的逻辑或（OR）操作。即：P_i = A_i | B_i。
- 进位计算：CLA加法器使用生成（G）和传播（P）信号来计算每一位的进位。对于第一位（最低位），进位C0等于G0，然后每一位的进位C_i都通过以下等式计算：C_i = G_i + (P_i & C_(i-1))。
